Tipos de conectores.
-BNC:
El conector BNC es un tipo de conector, de rápida conexión/desconexión, utilizado para cable coaxial. Inicialmente diseñado como una versión en miniatura del conector tipo C. El conector recibe su nombre por: el cierre en bayoneta que presenta para asegurar la conexión y el nombre de sus dos inventores: Paul Neil y Carl Concelman.BNC es un tipo de conector usado con cables coaxiales como RG-58 y RG-59 en aplicaciones de RF que precisaban de un conector rápido, apto para UHF y de impedancia constante a lo largo de un amplio espectro. Muy utilizado en equipos de radio de baja potencia, instrumentos de medición como osciloscopios, generadores, puentes, etcétera, por su versatilidad.
Montaje:
Iniciaremos poniendo un cilindro de metal que usaremos despues entonces pelaremos el cable y dejaremos expuestos la malla y el vivo.
Acontinuacion pondremos la punta del conector que tiene forma de capuchon en el vivo del cable cortando este a la medida. y usaremos la crimpadora para crimpar este capuchon al vivo a continuacion pondremos el conector exterior insertandolo por encima del aislante del vivo y la malla la enroscaremos alrededor de la base de conector y luego pasaremos el cilindro de metal por encima de la malla y lo crimparemos y ya estaria finalizado.
-PL-259:
El PL-259 es un tipo de conector UHF roscado de RF .
Montaje:
Iniciaremos poniendo un cilindro de metal que usaremos despues entonces pelaremos el cable y dejaremos expuestos la malla y el vivo, a continuacion insertaremos el conector atraves del conector sacando el vivo por la punta y cortaremos este al ras y crimparemos la punta, la malla la enroscaremos alrededor de la base de conector y luego pasaremos el cilindro de metal por encima de la malla y lo crimparemos y ya estaria finalizado.
-IEC:
El conector Belling-Lee o IEC es un conector coaxial de radiofrecuencia tipo de 9,52, conocido habitualmente como un conector de antena de televisión, se utiliza comúnmente como conector en antenas de VHF/ UHF terrestre, en amplificadores de señal de antena, en equipos de distribución en television y en receptores de radio de FM/DAB.
Fue inventado por Belling&Lee en Enfield (Reino unido) alrededor de 1922 en el momento de las primeras emisiones de la BBC, siendo uno de los conectores coaxiales más antiguos que aún se utilizan comúnmente en dispositivos de consumo.
El 9,52 en el nombre IEC conector coaxial de radiofrecuencia tipo de 9,52 se refiere al diámetro exterior del conector macho que es 9.525 milímetros.
Montaje:
Primero abriremos los conectores pasaremos la rosca por el cable y pelaremos el cable dejando la malla expuesta y la separaremos del asilante del vivo hacia abajo y lo enrocaremos al rededor de este entonces sacaremos un trozo el que sea necesario del vivo y lo insertaremos en en el agujero donde lo enroscaremos con un tornillo mientras la malla debera ponerse tocando la chapa del conector entonces cerraremos el conector y apretaremos la rosca.
- MCX:
Los conectores MCX machos y hembras son conectores RF con cierre de botón. Se utiliza para frecuencias de 6 GHz, tiene una impedancia característica de 50 ohmios. Los conectores MCX se utilizan debido a su tamaño reducido en pequeños dispositivos de medición.

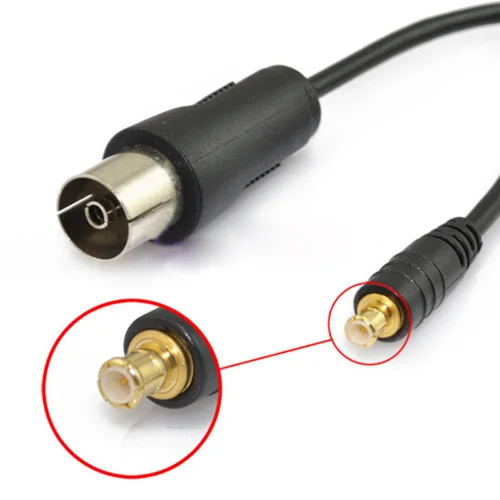

El conector MCX es el dorado que esta rodeado por el circulo rojo.
Montaje: no he encontrado el montaje de este cable
-F:
El conector F es un tipo de conector para cable coaxial de radiofrecuencia, de uso común en la television terrestre, television por cable y universal para la television por stelite y por lo general con el cable RG-6o en instalaciones antiguas con RG-59.
Fue inventado por Eric E. Winston en los años 50.
En los años 70 se convirtió en el conector mas común para las conexiones de televisión de la antena de VHF, cuando el cable coaxial reemplazó al cable bifilar más tarde también para UHf.
Montaje:
Ponemos el obturador en el cable entonces pelamos el cable y desembolvemos la malla y la enroscamos abajo del todo, descubrimos el vivo y insertamos el cable atraves del conector enroscandolo para que agarre bien la malla el vivo saldria por arriba entonces deberemos cortarlo dejando que sobresalgan unos dos milimetros por encima del conector y ponemos el obturador que cubra la base del conector.
-N:
Los conectores tipo N son conectores
estancos roscados para cable coaxial, funcionando dentro de especificaciones hasta una frecuencia de 11 GHz. El rango de temperatura utilizable es de -65º a +165ºC
utilizando como aislante Teflón. Las aplicaciones de este conector comprenden sistemas de comunicaciones LAN, radiodifusión, satélite y militares.
-Montaje: Este conector se instala exactamente igual que el BNC.
Iniciaremos poniendo un cilindro de metal que usaremos despues entonces pelaremos el cable y dejaremos expuestos la malla y el vivo.
Acontinuacion pondremos la punta del conector que tiene forma de capuchon en el vivo del cable cortando este a la medida. y usaremos la crimpadora para crimpar este capuchon al vivo a continuacion pondremos el conector exterior insertandolo por encima del aislante del vivo y la malla la enroscaremos alrededor de la base de conector y luego pasaremos el cilindro de metal por encima de la malla y lo crimparemos y ya estaria finalizado.

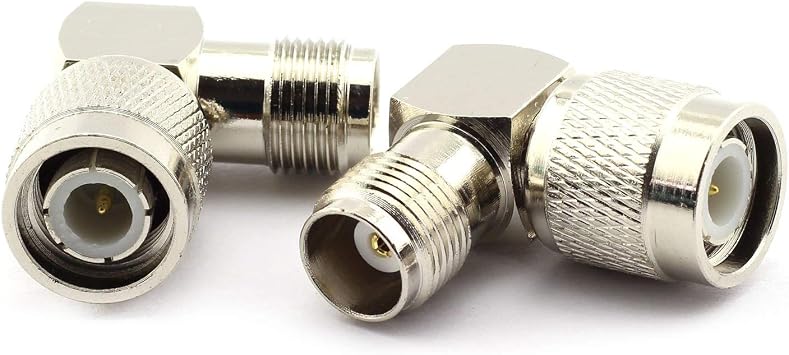

-TNC:
El conector TNC es un conector impermeable, roscado y miniatura con una impedancia de 50 Ohm y una capacidad de ancho de banda que varía de 0 a 11GHz. A frecuencias de microondas tiene un mejor comportamiento que el BNC. Fue inventado a finales de los 50 y toma su nombre de los ingenieros Paul Neill y Concelman.
-Montaje: Este conector tambien sera igual que el BNC y que el N.
Iniciaremos poniendo un cilindro de metal que usaremos despues entonces pelaremos el cable y dejaremos expuestos la malla y el vivo.
Acontinuacion pondremos la punta del conector que tiene forma de capuchon en el vivo del cable cortando este a la medida. y usaremos la crimpadora para crimpar este capuchon al vivo a continuacion pondremos el conector exterior insertandolo por encima del aislante del vivo y la malla la enroscaremos alrededor de la base de conector y luego pasaremos el cilindro de metal por encima de la malla y lo crimparemos y ya estaria finalizado.
-SMA:
Los conectores SMA son conectores de semi-precisión y sub-miniatura para alta frecuencia, que proporcionan resultados fiables en sistemas de banda ancha. Con impedancia constante y bajo coeficiente de reflexión. Su uso está principalmente destinado a aplicaciones militares y aeroespaciales.
Los conectores SMA son una alternativa relativamente económica a los conectores APC-3.5. Tienen una impedancia de 50 Ω.
El conector SMA utiliza un dieléctrico de politetrafluoretileno que centra la parte interior a lo largo del plano de
acoplamiento. La variabilidad en este acoplamiento y la propia
construcción de los conectores limita la repetibilidad de la impedancia
típica. Aunque es habitual que lleven un acabado en oro para evitar la oxidación también es conveniente la inspección y limpieza.
-Montaje: Este tambien se realizara de igual manera que el BNC.
Iniciaremos poniendo un cilindro de metal que usaremos despues entonces pelaremos el cable y dejaremos expuestos la malla y el vivo.
Acontinuacion pondremos la punta del conector que tiene forma de capuchon en el vivo del cable cortando este a la medida. y usaremos la crimpadora para crimpar este capuchon al vivo a continuacion pondremos el conector exterior insertandolo por encima del aislante del vivo y la malla la enroscaremos alrededor de la base de conector y luego pasaremos el cilindro de metal por encima de la malla y lo crimparemos y ya estaria finalizado.
-SMB:
Montaje:No he encontrado informacion sobre el montaje de este conector pero parece similar al SMA es posible que el montaje sea igual.
-MMCX:
El conector MMCX es un conector de RF con cierre a presión, que se utiliza para frecuencias de hasta 6 GHz y tiene una impedancia característica de 50 Ohm. Debido a su pequeño tamaño, los conectores MMCX son adecuados para su uso en pequeños dispositivos de medición y teléfonos móviles.
Montaje:
Este conector se monta de manera similar al BNC primero pasaremos un cilindro de metal por el cable y luego pelaremos este dejando la malla por un lado que la recortaremos un poco, la enroscaremos abajo y le pondremos un pequeño pegote de estaño a continuacion pelaremos el vivo y pondremos un capuchon en el vivo el cual soldaremos con un poco de estaño ,despues pondremos el conector y lo pasaremos por encima de la maya y despues pondremos el cilindro de metal que esta vez si crimparemos.

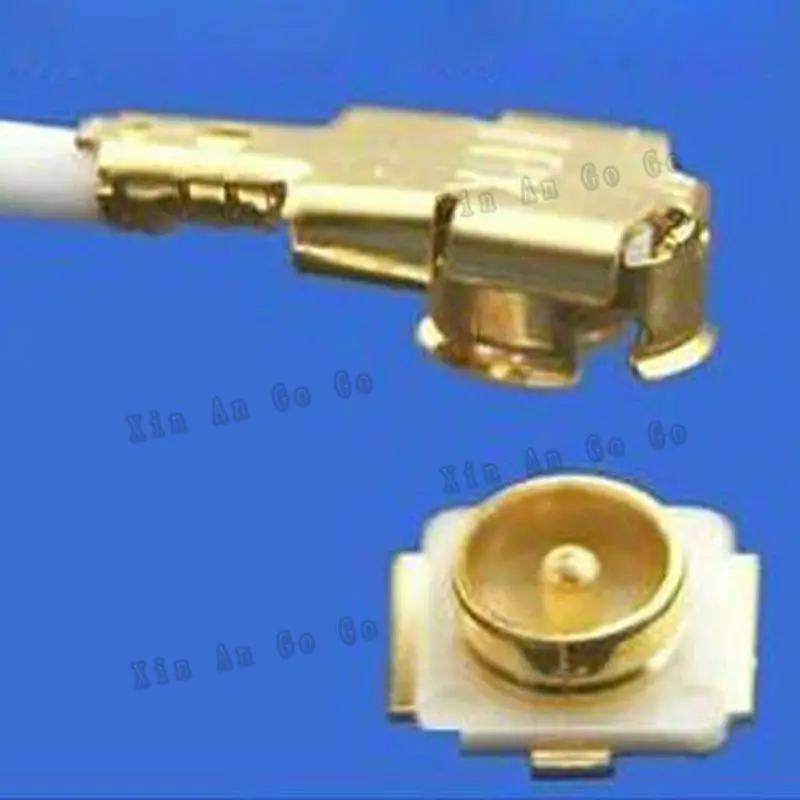

-UFL:
El UFL es un pequeño conector de frecuencia de radio que es utilizable para señales de alta frecuencia de hasta 6GHz de banda.
-Montaje:pelaremos el cable dejando la malla por un lado mas corta que el vivo el cual pelaremos y dejaremos asomando despues abrimeros el conector e insertaremos el cable en el el vivo ira a un receptaculo que hay para este mientras que la malla debera quedar tocando la carcasa en el momento que cerremos el conector para finalizar apretaremos las pestañas que fijan el conector al cable asi como la base de este que hara presion en el cable y lo mantendra fijo.
